Ein besonderes Kundenprojekt

Die Projekte, die über die Schreibtische unserer Mitarbeiter gehen und unsere Bestückungslinie passieren, sind super vielfältig und erfordern ein Kaleidoskop von Anforderungen. Diese Abwechslung und das Arbeiten und Optimieren an technischen, räumlichen oder zeitlichen Grenzen lieben wir.

🌟 Heute freuen wir uns, ein Projekt der sehr besonderen Art vorstellen zu dürfen, das wir von der Prototypentwicklung bis zum fertigen Produkt begleitet haben.

✔️ Die Anforderung dieses Projekts erscheinen zunächst simpel: eine Leiterplatte (Layout und Bestückung), die u.a. eine USB-C Buchse, einen Intertialsensor, einen Kraftsensor und ein Funkmodul enthält.

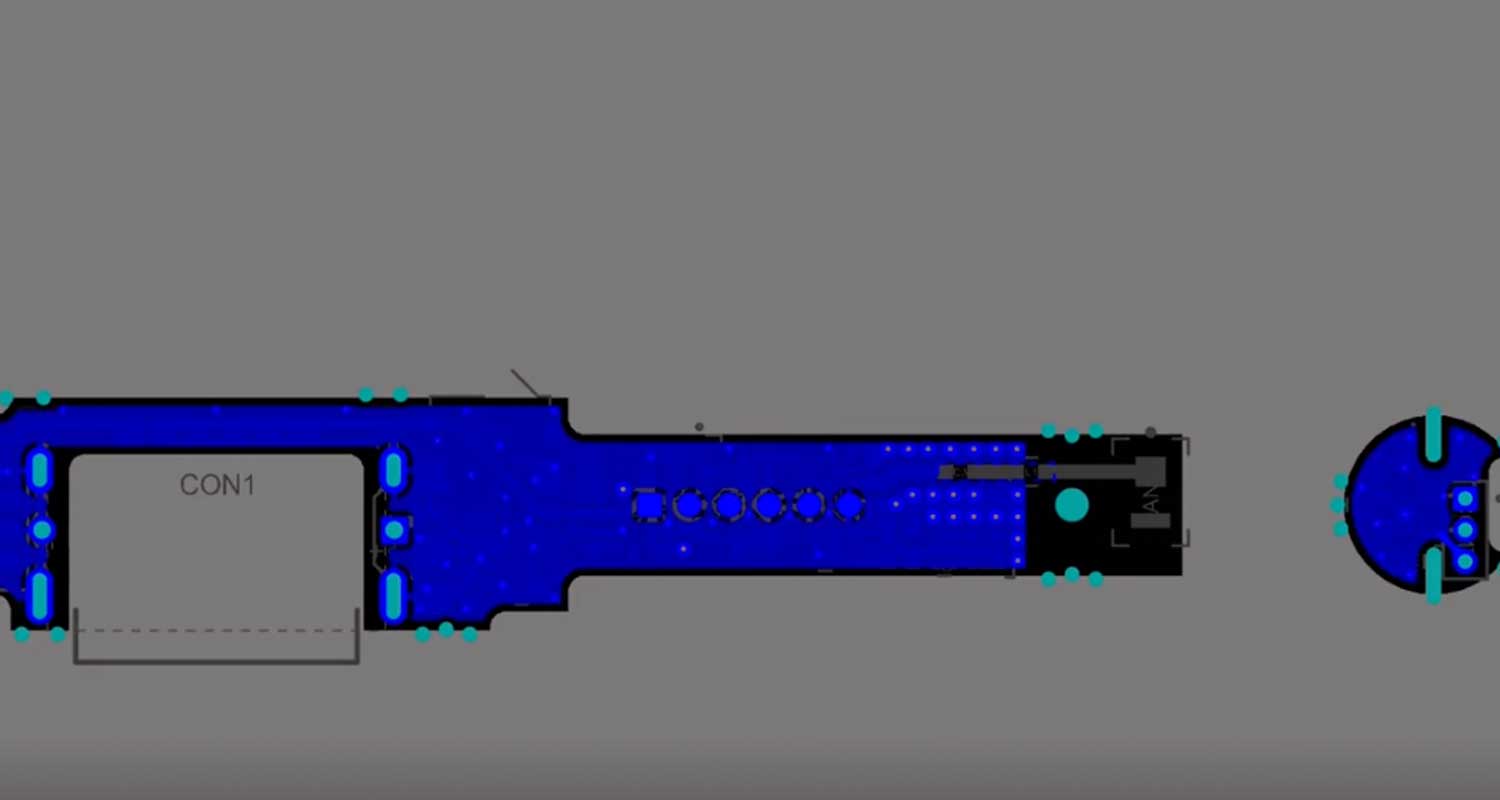

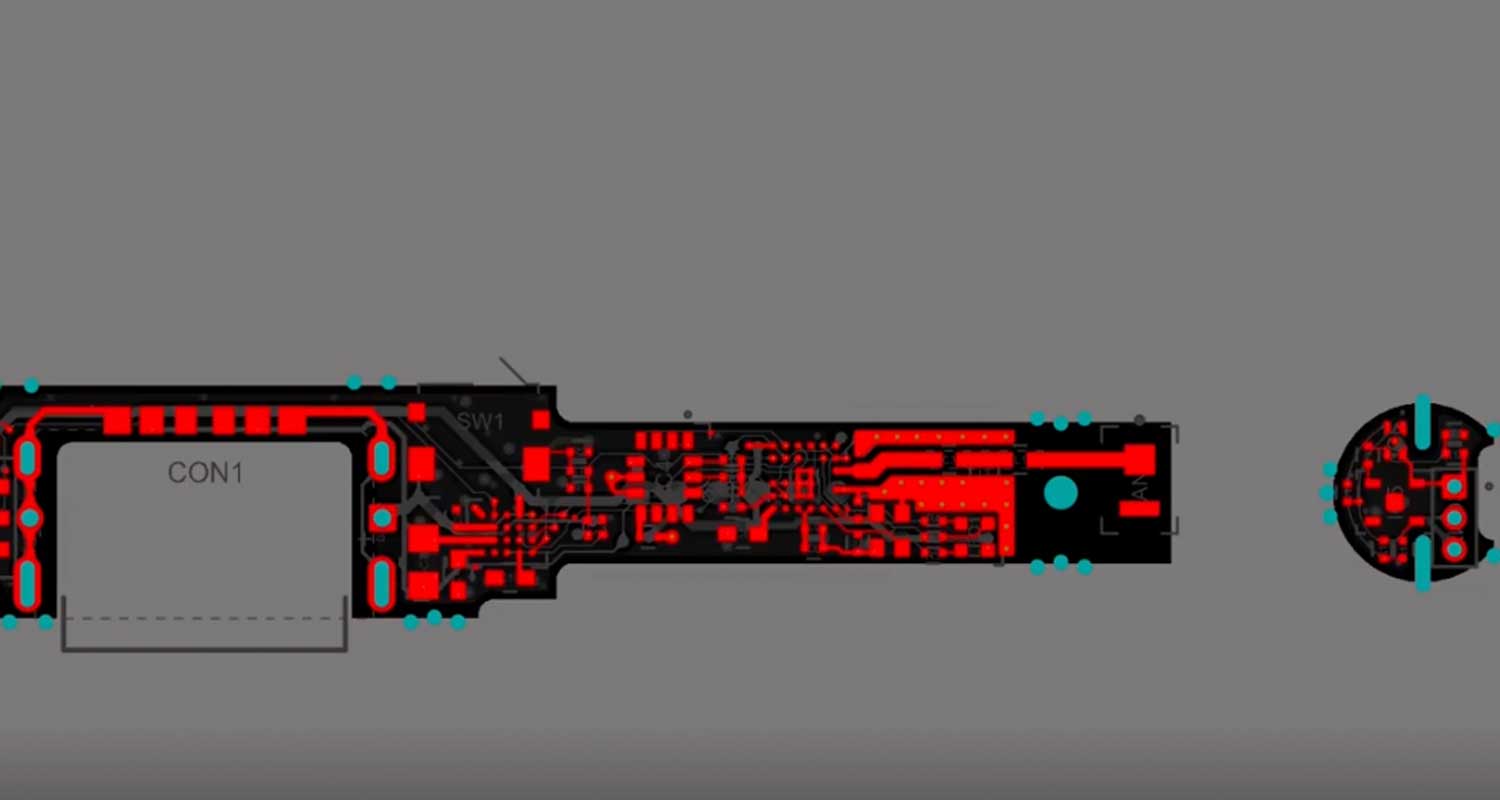

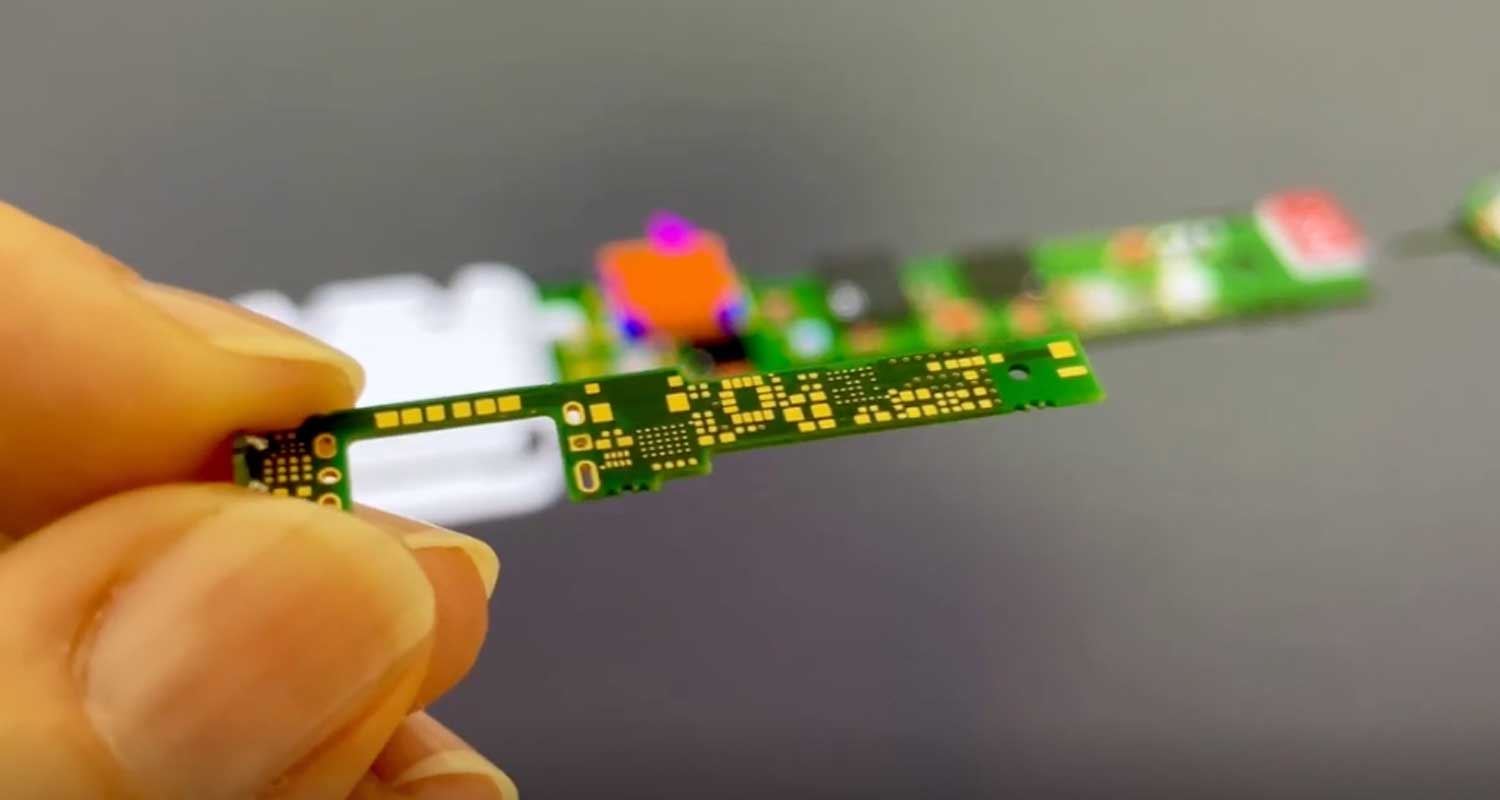

✍ Die Besonderheit: Alles soll am Ende in einen Kugelschreiber hineinpassen. Eine Leiterplatte im Kleinformat also. Unser Layouter Klaus Hacker hat das Projekt mit Leidenschaft und Expertise betreut und war begeistert am Knobeln. Die größte Herausforderung für ihn war dabei die Miniaturisierung des Layouts und die sehr längliche und schmale Gesamtform (7,4mm an der breitesten Stelle). Her musste eine Lösung, die räumlich minimal, aber technisch noch machbar und dabei preislich hinsichtlich des Serienprodukts vertretbar ist. Umgesetzt wurde dies als 4 Lagen Board, mit 75um Strukturbreiten und vielen Komponenten in Bauform 0201.

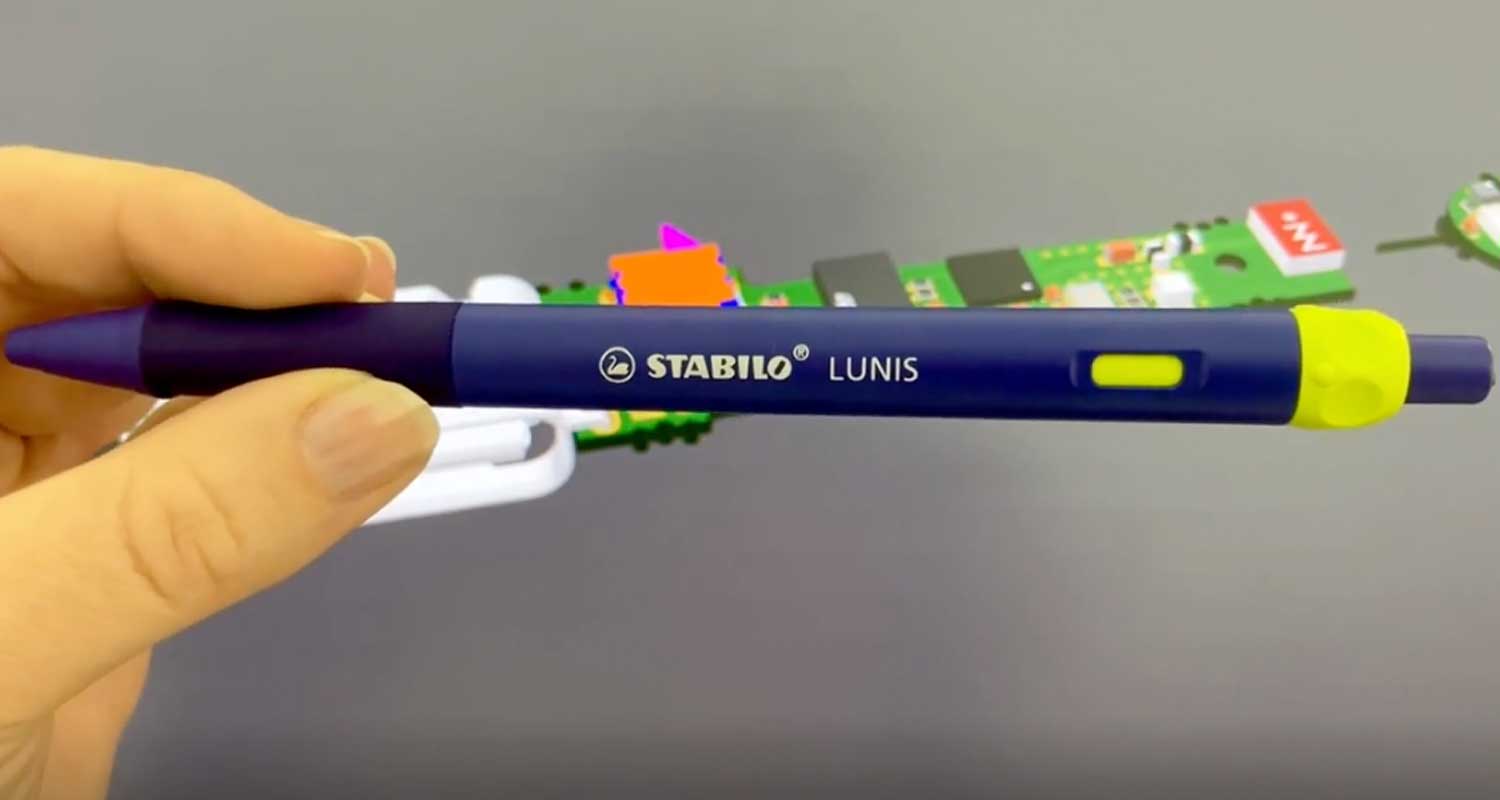

💡 Unser Kunde und Auftraggeber dieses Projekts, STABILO International GmbH, hatte nämlich die geniale Idee, einen smarten Stift auf den Markt zu bringen, den Vokabel-Lernbegleiter STABILO LUNIS. Dieser Stift misst die Bewegungsdaten und erkennt die Handschrift beim Schreiben auf Papier. Konkret handelt es sich dabei um die Beschleunigungen und Drehraten des Stiftes sowie den Andruck der Spitze auf das Papier. Anschließend kann er in Kombination mit einer App Rückmeldung zum Geschriebenen geben. Damit baut LUNIS Brücken zwischen manuellem und digitalem Vokabellernen mit einer App.
